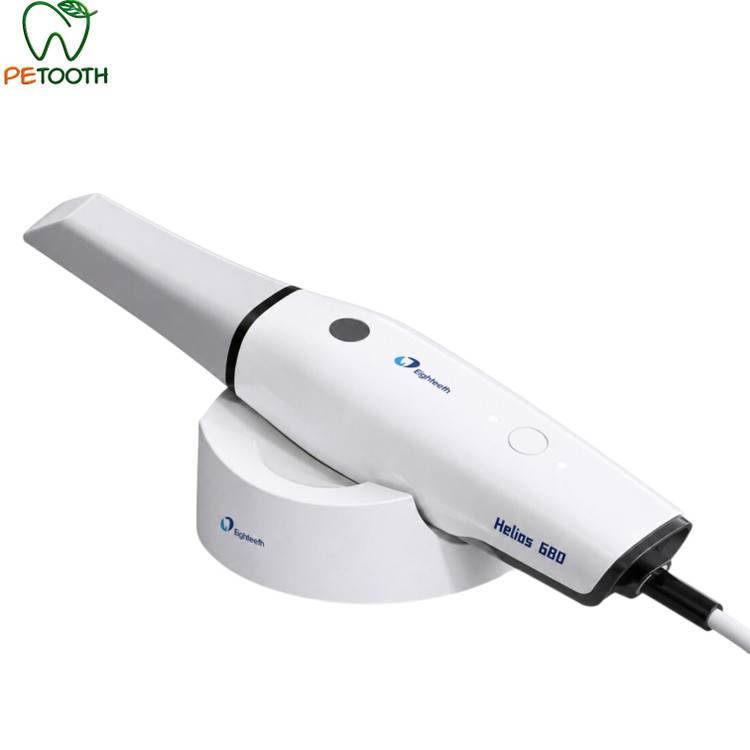

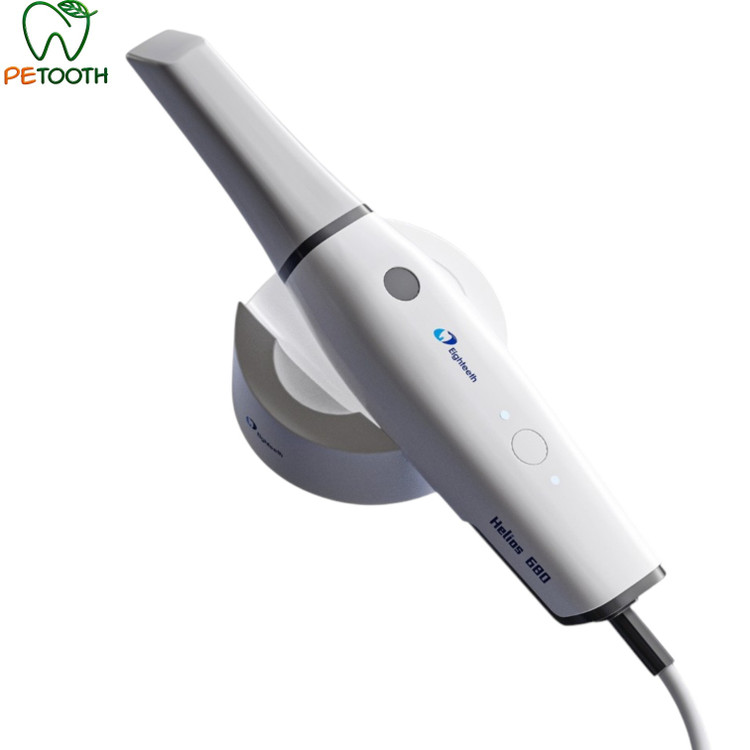

اسکنر داخل دهانی ایتیس HELIOS 680

اسکنر داخل دهانی ایتیس HELIOS 680 برای ثبت رنگی ساختارهای قابل مشاهده داخل دهان و ایجاد مدل سه‌بعدی دیجیتال طراحی شده است. این اسکنر داخل دهانی ایتیس HELIOS 680 با استفاده از تصویربرداری نور ساختاریافته LED، داده‌های سطح دندان‌ها و بافت‌های قابل مشاهده را بدون نیاز به پودر اسکن ثبت می‌کند.

دقت برای اسکن قوس کامل ۱۶ میکرومتر و برای اسکن تک‌دندان ۸ میکرومتر است. نرخ تصویربرداری ۳۰ فریم بر ثانیه، عمق میدان ۱۸ میلی‌متر و ارائه دو محدوده اسکن، امکان انتخاب تیپ متناسب با ناحیه موردنظر را فراهم می‌کنند.

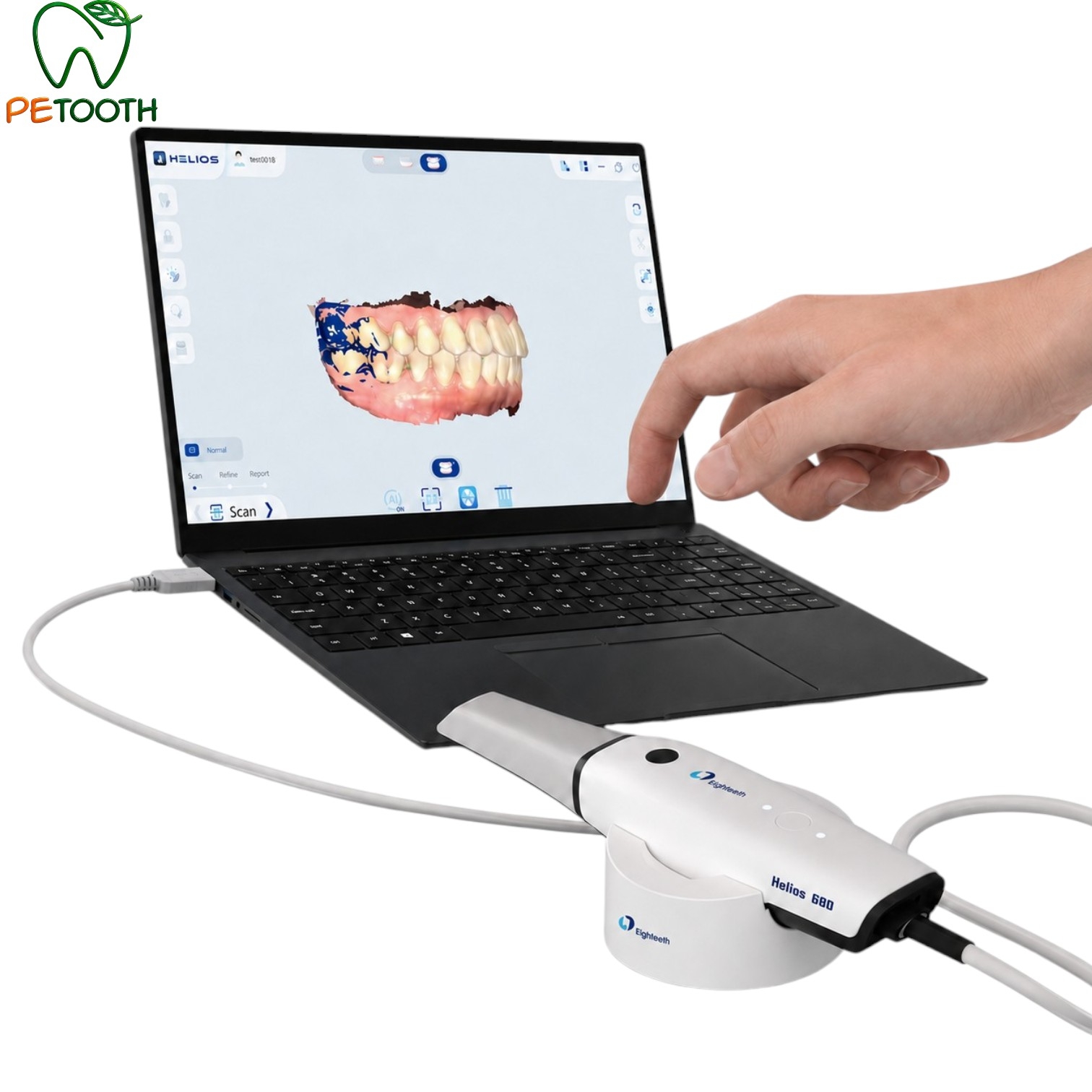

نرم‌افزار اسکنر داخل دهانی ایتیس HELIOS 680 ابزارهایی مانند تحلیل اکلوژن، شبیه‌سازی ارتودنسی، تعیین خط مارجین، اندازه‌گیری، بررسی آندرکات، ساخت مدل و مشاهده دوربین داخل دهانی را در اختیار کاربر قرار می‌دهد. داده‌های ثبت‌شده نیز در فرمت‌های STL، PLY و OBJ قابل خروجی‌گرفتن هستند.

ویژگی‌های اسکنر داخل دهانی ایتیس HELIOS 680

• دقت اسکن قوس کامل: ۱۶ میکرومتر
• دقت اسکن تک‌دندان: ۸ میکرومتر
• نرخ ثبت تصویر: ۳۰ فریم بر ثانیه
• عمق میدان: ۱۸ میلی‌متر
• محدوده اسکن تیپ بزرگ: ۱۶ × ۱۴ میلی‌متر
• محدوده اسکن تیپ کوچک: ۱۲ × ۱۲ میلی‌متر
• وزن هندپیس: ۱۶۱٫۵ گرم
• ثبت رنگ با عمق ۲۴ بیت
• تصویربرداری با نور ساختاریافته LED
• اسکن بدون نیاز به پودر
• تیپ جداشونده و برگشت‌پذیر با چرخش ۱۸۰ درجه
• طراحی گرد بخش انتهایی تیپ
• عدم نیاز به گرم‌کردن تیپ پیش از اسکن
• طراحی ضدبخار بهینه‌شده
• اتصال از طریق USB 3.0
• کابل با طول ۱٫۸ متر
• کالیبراسیون دقت و رنگ بدون تنظیم دستی
• قابلیت خروجی‌گرفتن در فرمت‌های STL، PLY و OBJ
• قابلیت کنترل نرم‌افزار از طریق دکمه‌های هندپیس
• پشتیبانی از مدیریت داده ابری
• تحمل  تیپ تا ۱۰۰ چرخه استریلیزاسیون

کاربردهای اسکنر داخل دهانی ایتیس HELIOS 680

ثبت قالب دیجیتال برای درمان‌های ترمیمی

اسکنر داخل دهانی ایتیس HELIOS 680 برای ثبت دیجیتال دندان‌ها، بافت‌های قابل مشاهده و روابط اکلوژنی کاربرد دارد. ابزارهای تعیین خط مارجین، علامت‌گذاری دندان، اندازه‌گیری و بررسی آندرکات می‌توانند در آماده‌سازی داده‌های موردنیاز گردش کار ترمیمی استفاده شوند.

اسکن و شبیه‌سازی ارتودنسی

نرم‌افزار اسکنر داخل دهانی ایتیس HELIOS 680 دارای قابلیت شبیه‌سازی ارتودنسی است و امکان مشاهده مدل سه‌بعدی قوس‌های دندانی و بررسی وضعیت اکلوژن را فراهم می‌کند.

تحلیل اکلوژن

ابزار Occlusion Analysis برای بررسی روابط تماس، فضای موجود و وضعیت اکلوژنی پس از تکمیل اسکن در نرم‌افزار قرار گرفته است.

ساخت مدل دیجیتال

قابلیت Model Builder امکان افزودن بیس به مدل سه‌بعدی را در محیط نرم‌افزار فراهم می‌کند. فایل ایجادشده را می‌توان برای ادامه گردش کار دیجیتال ذخیره یا ارسال کرد.

تصویربرداری داخل دهانی

قابلیت IO Camera برای مشاهده و ثبت نمای رنگی داخل دهان در کنار فرایند اسکن سه‌بعدی ارائه شده است.

اسکن سطوح فلزی یا روشن

حالت Shining Mode برای بهبود ثبت سطوح فلزی و مدل‌های دندانی با رنگ روشن در نرم‌افزار اسکنر داخل دهانی ایتیس HELIOS 680 در نظر گرفته شده است.

طراحی هندپیس و تیپ اسکن

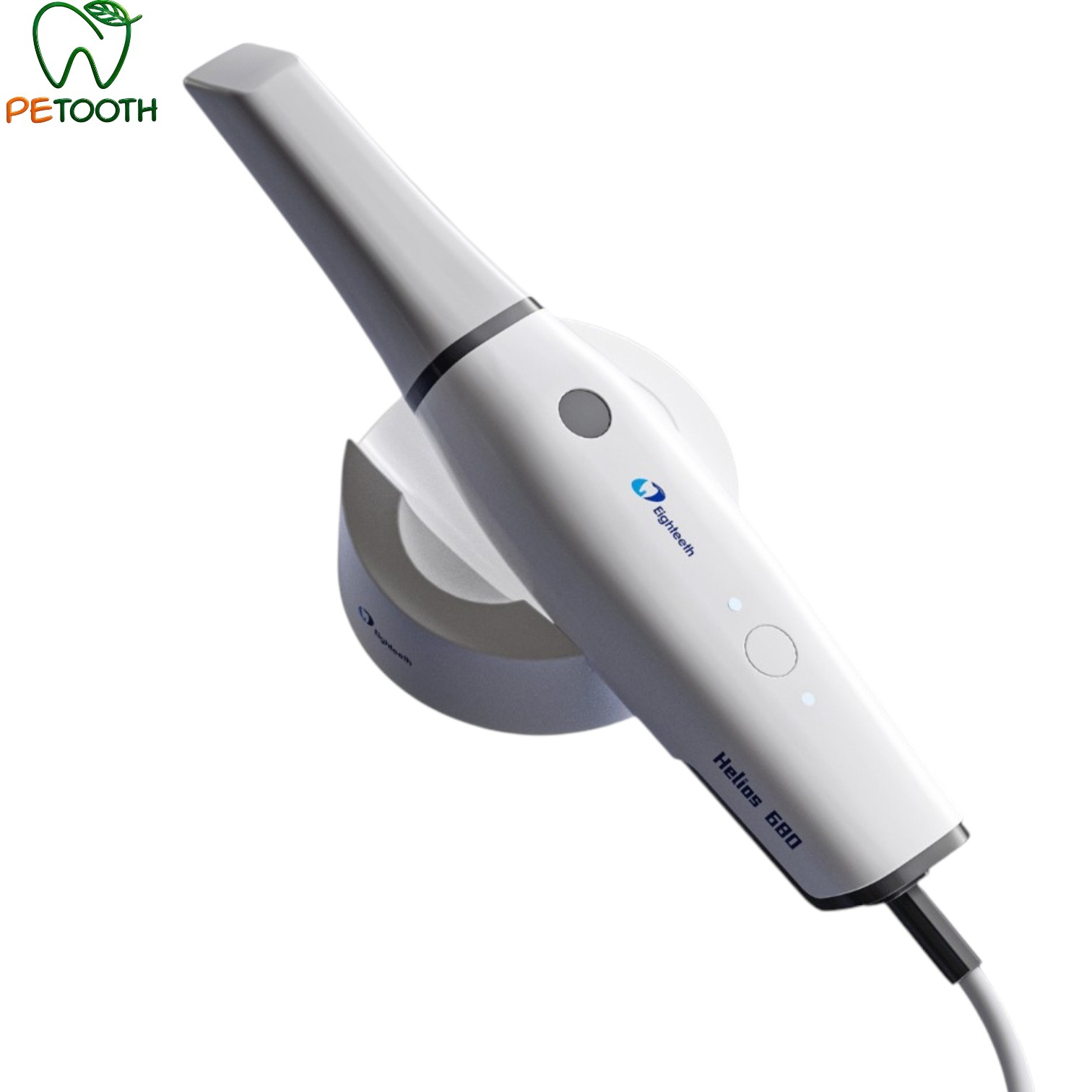

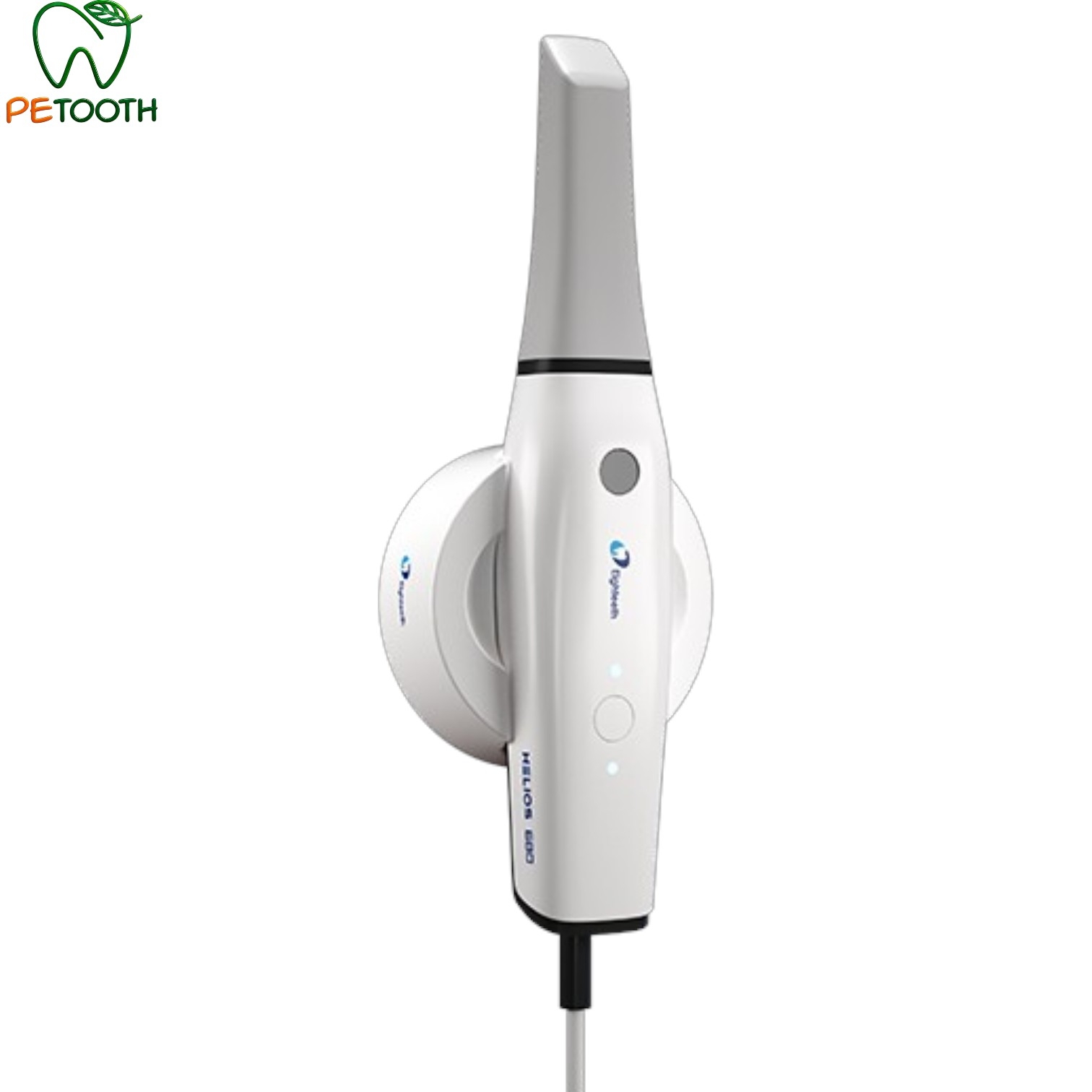

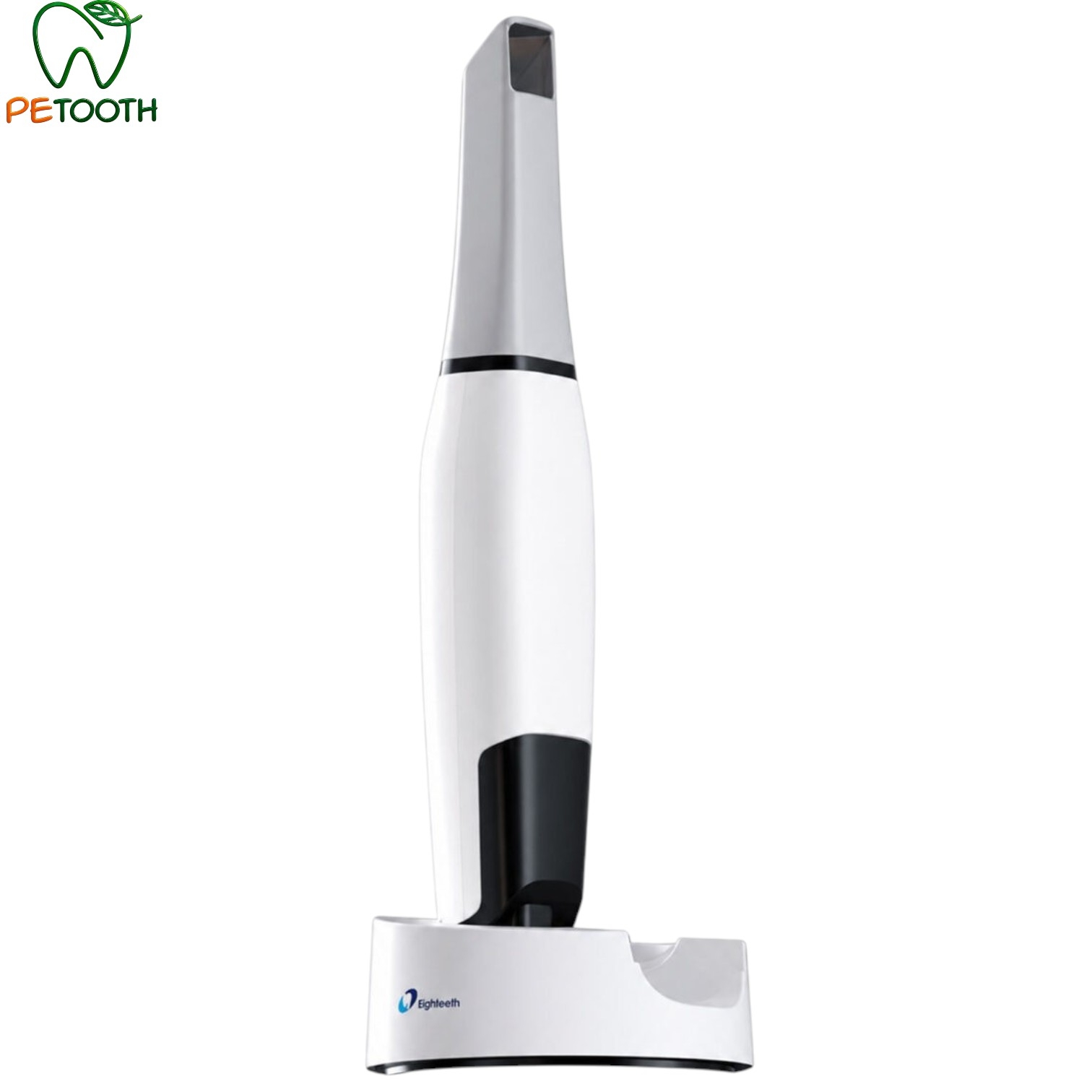

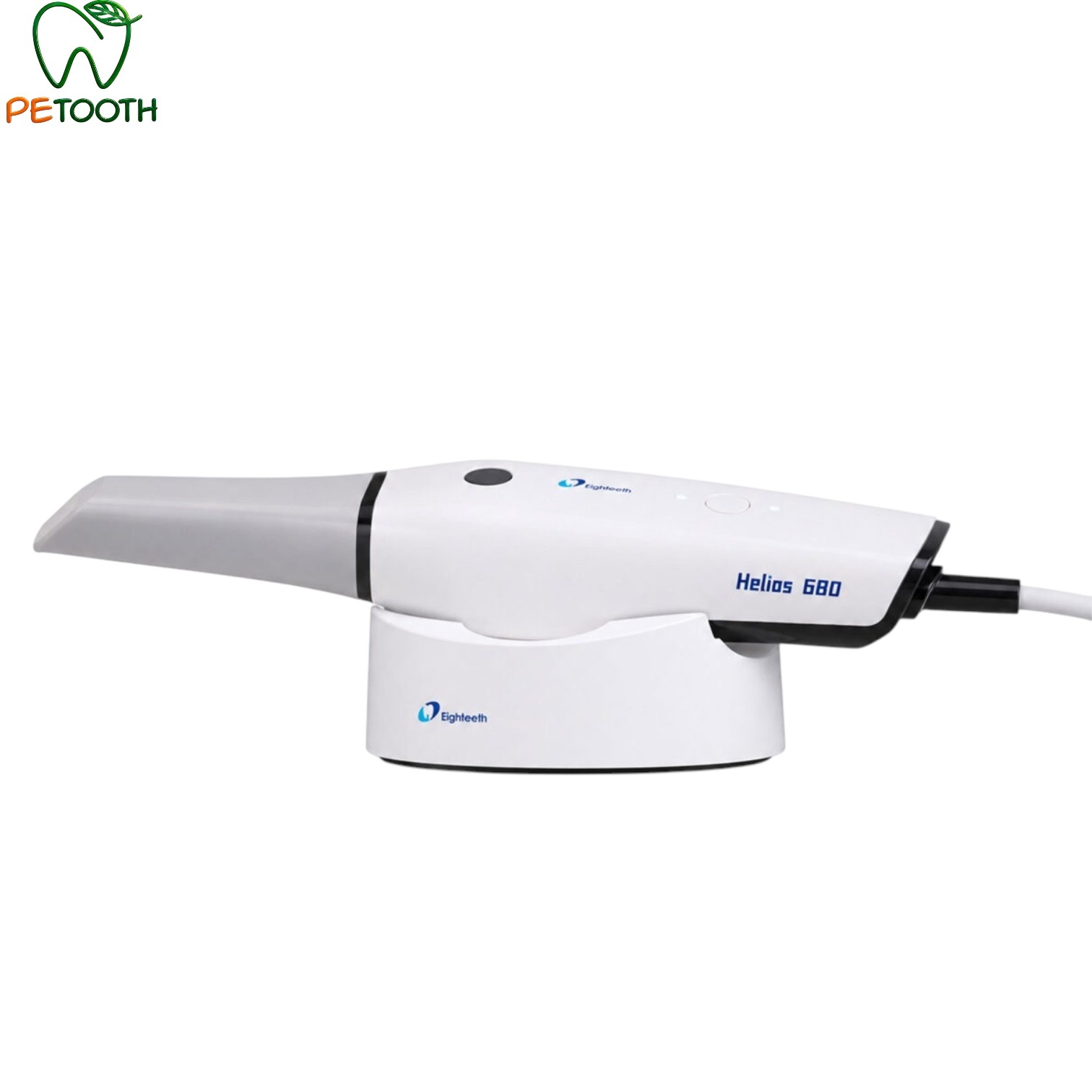

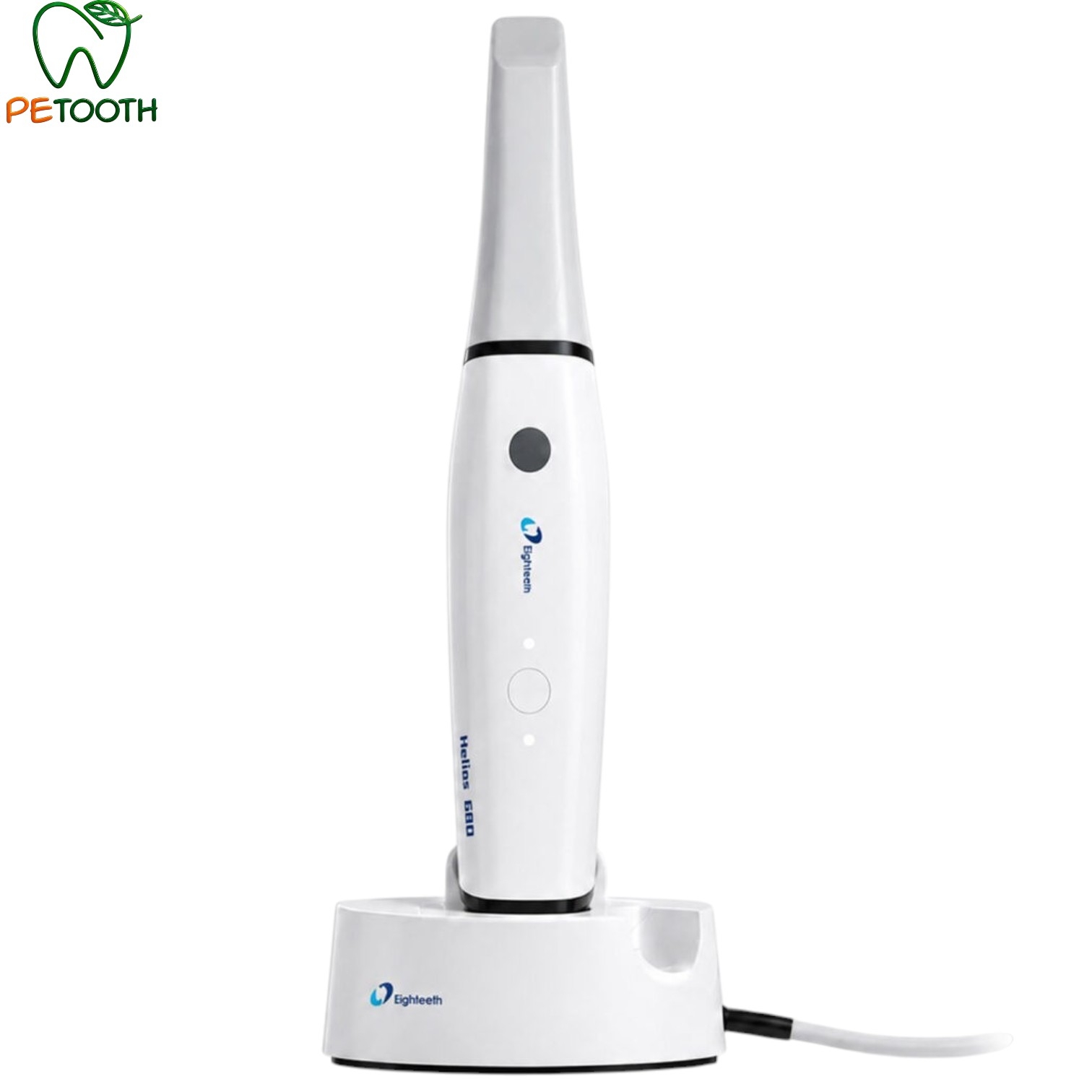

بدنه اسکنر داخل دهانی ایتیس HELIOS 680 با فرم منحنی، سطح مات و وزن ۱۶۱٫۵ گرم طراحی شده است. این طراحی به کنترل هندپیس هنگام حرکت در امتداد قوس دندانی کمک می‌کند.

تیپ دستگاه جداشونده است و می‌توان آن را با چرخش ۱۸۰ درجه در جهت متناسب با دست کاربر یا ناحیه اسکن قرار داد. دو محدوده اسکن ۱۶ × ۱۴ میلی‌متر برای تیپ بزرگ و ۱۲ × ۱۲ میلی‌متر برای تیپ کوچک میباشد .

بخش انتهایی تیپ طراحی گرد دارد و برای شروع اسکن به گرم‌کردن اولیه نیاز ندارد. تیپ این مدل برای تحمل حداکثر ۱۰۰ چرخه استریلیزاسیون میباشد .

دقت و سرعت اسکن

دقت اسکن قوس کامل ۱۶ میکرومتر و دقت اسکن تک‌دندان ۸ میکرومتر است. نرخ تصویربرداری ۳۰ فریم بر ثانیه نیز برای ثبت پیوسته داده‌های سطحی در نظر گرفته شده است.

ثبت رنگ

دستگاه اطلاعات رنگی را با عمق رنگ ۲۴ بیت ثبت می‌کند. ثبت رنگ می‌تواند نمایش ساختارهای قابل مشاهده دهان و ارتباط دیجیتال با لابراتوار را بهبود دهد.

عمق میدان

عمق میدان ۱۸ میلی‌متری به ثبت سطوح قرارگرفته در فاصله‌های متفاوت از پنجره تیپ کمک می‌کند.

بهینه‌سازی هوشمند

نرم‌افزار اسکنر داخل دهانی ایتیس HELIOS 680 دارای قابلیت AI Optimization برای پردازش و بهینه‌سازی داده‌های اسکن است. بخش Scanner State نیز وضعیت دستگاه و فرایند ثبت را در محیط نرم‌افزار نمایش می‌دهد.

ابزارهای نرم‌افزاری

• Ortho Simulation: شبیه‌سازی ارتودنسی
• Occlusion Analysis: تحلیل روابط اکلوژنی
• Model Builder: افزودن بیس به مدل سه‌بعدی
• Shining Mode: حالت مخصوص اسکن سطوح فلزی یا روشن
• Margin Line: تعیین و ویرایش خط مارجین
• Mark Tooth: علامت‌گذاری دندان‌ها
• Measurement: اندازه‌گیری روی مدل دیجیتال
• Undercut Check: نمایش و بررسی آندرکات
• Cut: حذف انتخابی بخش‌های نامطلوب اسکن
• IO Camera: نمایش دوربین داخل دهانی
• Remote Control: کنترل نرم‌افزار از طریق هندپیس
• AI Optimization: بهینه‌سازی هوشمند داده‌های اسکن
• Scanner State: نمایش وضعیت اسکنر و فرایند ثبت

اتصال و انتقال داده اسکنر داخل دهانی ایتیس HELIOS 680

اسکنر داخل دهانی ایتیس HELIOS 680 از اتصال USB 3.0 استفاده می‌کند. طول کابل ۱٫۸ متر است و دستگاه از طریق یک کابل به رایانه متصل می‌شود.

فایل‌های اسکن در سه فرمت اصلی قابل خروجی هستند:

• STL: مناسب انتقال هندسه مدل بدون اطلاعات رنگی
• PLY: قابل استفاده برای انتقال مدل همراه با اطلاعات رنگ یا بافت
• OBJ: مناسب انتقال هندسه و اطلاعات تصویری سازگار

پیش از انتقال پرونده باید پشتیبانی نرم‌افزار طراحی، لابراتواری یا پرینت سه‌بعدی مقصد از فرمت انتخاب‌شده بررسی شود.

نیازمندی‌های پیشنهادی رایانه

عملکرد نرم‌افزار به مشخصات سخت‌افزاری رایانه، نسخه سیستم‌عامل، درایورها، فضای آزاد حافظه و نسخه نصب‌شده نرم‌افزار وابسته است.

نکات قابل توجه اسکنر داخل دهانی ایتیس HELIOS 680

• تیپ اسکن پس از هر بیمار باید مطابق دستورالعمل رسمی دستگاه تمیز و استریل شود.
• تیپ برای حداکثر ۱۰۰ چرخه استریلیزاسیون است و تعداد چرخه‌ها باید کنترل شود.
• دما، زمان، فشار و روش استریلیزاسیون باید مطابق راهنمای استفاده رسمی دستگاه انتخاب شوند.
• تیپ پیش از استفاده باید از نظر ترک، تغییر شکل، خراش یا آسیب پنجره اپتیکی بررسی شود.
• دستگاه باید به درگاه USB 3.0 سازگار رایانه متصل شود.
• فضای ذخیره‌سازی و توان پردازشی رایانه باید پیش از شروع کار بررسی شود.
• روش‌های کالیبراسیون مربوط به مدل‌های دیگر نباید برای اسکنر داخل دهانی ایتیس HELIOS 680 استفاده شوند.
• فرمت فایل خروجی باید با نرم‌افزار مقصد و نیاز لابراتوار هماهنگ باشد.

مزایای اسکنر HELIOS 680 برای کاربران

• ✔️ وزن ۱۶۱٫۵ گرمی برای کنترل بهتر هندپیس هنگام اسکن
• ✔️ نرخ تصویربرداری ۳۰ فریم بر ثانیه برای ثبت پیوسته سطوح دندانی
• ✔️ دقت ۱۶ میکرومتری قوس کامل و ۸ میکرومتری تک‌دندان
• ✔️ تیپ جداشونده و برگشت‌پذیر با قابلیت چرخش ۱۸۰ درجه
• ✔️ دو محدوده اسکن برای انتخاب تیپ متناسب با ناحیه دهانی
• ✔️ اسکن بدون نیاز به پودر
• ✔️ عدم نیاز به گرم‌کردن تیپ پیش از شروع اسکن
• ✔️ کالیبراسیون دقت و رنگ بدون تنظیم دستی
• ✔️ ابزارهای نرم‌افزاری مرتبط با ترمیم، ارتودنسی و تحلیل اکلوژن
• ✔️ خروجی‌گرفتن در فرمت‌های STL، PLY و OBJ
• ✔️ امکان کنترل برخی فرمان‌های نرم‌افزار از طریق هندپیس

جمع‌بندی

اسکنر داخل دهانی ایتیس HELIOS 680 یک اسکنر رنگی مبتنی بر نور ساختاریافته LED با دقت قوس کامل ۱۶ میکرومتر، نرخ تصویربرداری ۳۰ فریم بر ثانیه، وزن ۱۶۱٫۵ گرم و خروجی‌های STL، PLY و OBJ است. تیپ‌های دارای دو محدوده اسکن، طراحی برگشت‌پذیر ۱۸۰ درجه، اسکن بدون پودر و ابزارهای نرم‌افزاری مرتبط با ترمیم و ارتودنسی از ویژگی‌های مهم این مدل محسوب می‌شوند.
